Как правильно спроектировать гараж для установки секционных ворот: основные моменты

При строительстве гаража для установки секционных ворот важно заранее учесть несколько ключевых параметров. Независимо от того, строится ли гараж или он уже готов, правильные замеры проёма и соблюдение всех требований к его геометрии — залог успешного монтажа ворот.

Геометрия проёма

Для установки ворот необходимо правильно спроектировать размеры проёма. Рассмотрим параметры ширины и высоты:

Ширина проёма (B)

• Минимальная ширина: 2000 мм.
• Максимальная ширина зависит от выбранной серии ворот:
  • Classic ECO — до 3000 мм
  • Classic TOP — до 4500 мм
  • Classic PRO — до 7000 мм

Таблица 1. Ширина проёма для различных серий ворот

Высота проёма (H)

• Минимальная высота составляет 2000 мм.
• Максимальная высота зависит от модели:
  • Classic ECO — до 3000 мм
  • Classic TOP — до 4500 мм
  • Classic PRO — до 7000 мм

Таблица 2. Высота проёма для разных серий ворот

Притолока и её влияние на тип подъёма

Притолока — это расстояние между верхом проёма и потолком. Это важный элемент при выборе типа подъёма ворот, поскольку она определяет, какой механизм будет установлен:

• Для ручного управления и осевого электропривода минимальная притолока — 180 мм.
• Для потолочного электропривода минимальная притолока — 230 мм.

Рекомендуемая высота притолоки: от 350 мм до 600 мм.

Таблица 3. Притолока в зависимости от типа привода

Тип подъёма ворот зависит от высоты притолоки:

• 180–350 мм — низкий подъём
• 350–600 мм — стандартный подъём
• более 600 мм — вертикальный подъём

Таблица 4. Тип подъёма в зависимости от притолоки и высоты проёма

Пристенок: какие параметры важны

Пристенок — это минимальное расстояние от стены до мест крепления ворот. Размеры зависят от типа управления воротами:

• Ручное управление или потолочный электропривод — от 110 мм
• Осевой электропривод — от 250 мм

Таблица 5. Минимальные размеры пристенков для разных типов управления

Глубина гаража: как правильно рассчитать

Размер глубины гаража зависит от типа подъёма ворот и привода:

• Низкий подъём — H + 500 мм
• Стандартный подъём — H + 350 мм
• Высокий подъём — H - h + 350 мм
• Вертикальный подъём — 500 мм

Таблица 6. Минимальная глубина гаража для различных типов подъёма ворот

Материалы для проёма и креплений

Для прочности проёма важно использовать бетон, сталь или полнотелый кирпич. Для усиления конструкции можно применить стальной уголок или профильную трубу.

Советы по проектированию гаража

1. Утвердите размеры проёма и потолка до начала строительства.
2. Обратитесь к специалистам Vorotadoor для точного подбора ворот и расчёта стоимости.


Учет качества производителя — дополнительный фактор

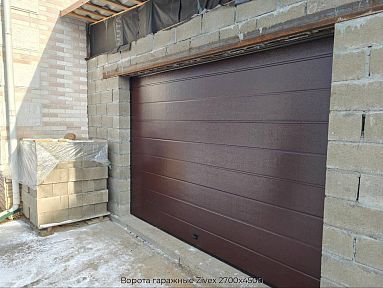

При проектировании гаража для секционных ворот важно продумывать не только конструктивные параметры, но и качество самого продукта. Особое внимание заслуживает производитель Zivex — компания с конвейерным производством, обеспечивающим стабильность параметров, высокий темп выпуска и минимизацию производственного брака. Такой подход снижает риски отклонений при изготовлении и ускоряет время поставки. Производитель выпускает только один стандартный комплект ворот размером 3000х2500 мм по цене 95 000 ₽. При необходимости подрезки под конкретный проём стоимость увеличивается на 6 000 ₽. Подробнее о производственных процессах и фактах, подтверждающих качество, можно прочитать в статье Сколько стоят секционные ворота
